В современном проекте освещение редко ограничивается выключателем на стене. В одном помещении могут одновременно требоваться общий свет, локальная подсветка, сценарии для презентации, автоматическое включение по присутствию и плавная коррекция яркости по уровню дневного света. Если все эти функции реализовать отдельными релейными цепями, система быстро становится сложной для монтажа и ещё сложнее для последующей перенастройки.
DALI-2 решает эту задачу на уровне цифрового управления светильниками и драйверами. Протокол позволяет обращаться к устройствам по отдельности, объединять их в группы, сохранять световые сцены и получать обратную информацию о состоянии оборудования. При этом логику можно менять программно, не переделывая всю кабельную инфраструктуру.
Что такое DALI-2
DALI-2 — это современная версия цифрового протокола управления освещением, развиваемая в рамках международного стандарта IEC 62386. В системе участвуют устройства управления, драйверы и контроллеры. Команды передаются по общей двухпроводной линии, а совместимые устройства могут не только получать команды, но и возвращать информацию о своём состоянии.
Главное отличие DALI-2 от обычного включения нагрузки состоит в адресности. Интегратор управляет не только группой светильников целиком: при необходимости он может выбрать конкретный драйвер, изменить его уровень, проверить состояние или включить его в другой сценарий. Поэтому DALI-2 особенно полезен там, где состав зон и режимы освещения могут меняться в процессе эксплуатации здания.
Как устроена линия DALI
В базовой системе есть линия DALI с источником питания шины, управляющее устройство и подключённые компоненты освещения. По той же паре проводов передаются питание шины и цифровые команды. Полярность линии обычно не требуется соблюдать, однако требования к кабелю, изоляции, длине и способу прокладки необходимо проверять по документации конкретного оборудования и действующим нормам.
Устройства на линии получают адреса во время ввода в эксплуатацию. После этого контроллер может обращаться к ним индивидуально, отправлять команду группе или использовать широковещательный режим. Точная ёмкость линии зависит от выбранной архитектуры и оборудования; для типовых систем DALI обычно ориентируются на ограничения стандарта и документации контроллера, а не только на количество физических светильников.
На этапе проекта важно заранее определить границы линий, расположение источников питания, резерв по адресам и способ обслуживания. Ошибка в этой части приводит к тому, что красивый сценарий невозможно стабильно реализовать на объекте: не хватает адресов, нарушены ограничения линии или отдельные устройства оказываются недоступны для диагностики.
Адреса, группы и сцены
Адресное управление даёт три основных уровня работы. Первый — отдельное устройство, например конкретный LED-драйвер. Второй — группа устройств, которая может соответствовать зоне помещения, фасаду или функциональному сценарию. Третий — общая команда для всей линии или выбранной части системы.
Группы позволяют сохранить понятную структуру проекта. Например, в переговорной можно выделить общий потолочный свет, свет над столом и декоративную подсветку. В магазине группами могут стать витрина, проходы и кассовая зона. Если планировка изменится, распределение по группам можно перенастроить программно, не меняя каждую силовую цепь.
Сцена — это сохранённый набор уровней освещения для нескольких устройств или групп. Сценарий «Работа» может включать яркий общий свет, «Презентация» — приглушённый свет над экраном, а «Уборка» — повышенную яркость во всех зонах. Важно понимать, что сцена не заменяет проектную логику: она является удобным способом вызвать согласованный набор состояний, а условия её запуска задаются контроллером, кнопками, датчиками или системой автоматизации здания.
Обратная связь и диагностика
Двусторонний обмен данными — одна из причин, по которой DALI-2 выбирают для профессиональных объектов. Система может получать сведения о доступности устройства, состоянии драйвера и отдельных диагностических параметрах. Это помогает быстрее локализовать неисправность и отделить проблему управления от проблемы самого светильника или электропитания.
Диагностика особенно важна для офисов, гостиниц, торговых помещений и других объектов, где отказ части освещения влияет на эксплуатацию и безопасность. Вместо ручного обхода всех помещений инженер может увидеть, какое устройство не отвечает, а затем проверить питание, соединение линии и параметры драйвера.
DT6, DT8 и выбор оборудования
При подборе оборудования нужно учитывать не только наличие маркировки DALI-2, но и поддерживаемый тип управления. Для одноцветного светодиодного света часто применяется DT6. Для регулирования цветовой температуры и цветовых режимов используются решения DT8, если это предусмотрено конкретным драйвером и системой управления.
Нельзя выбирать драйвер только по мощности светильника. Нужно проверить диапазон регулирования, минимальный уровень, поведение после восстановления питания, совместимость с датчиками и контроллером, наличие аварийных режимов и доступную диагностику. Для проекта с Tunable White дополнительно проверяются диапазон цветовой температуры и способ передачи команд.
Сертификация DALI-2 снижает риск несовместимости, но не отменяет проверку конкретной связки. Перед массовой закупкой полезно собрать тестовый стенд: драйвер, контроллер или шлюз, датчик и один светильник. На стенде проверяют адресацию, регулирование, сцены, реакцию на потерю связи и восстановление питания.
Интеграция DALI-2 с KNX

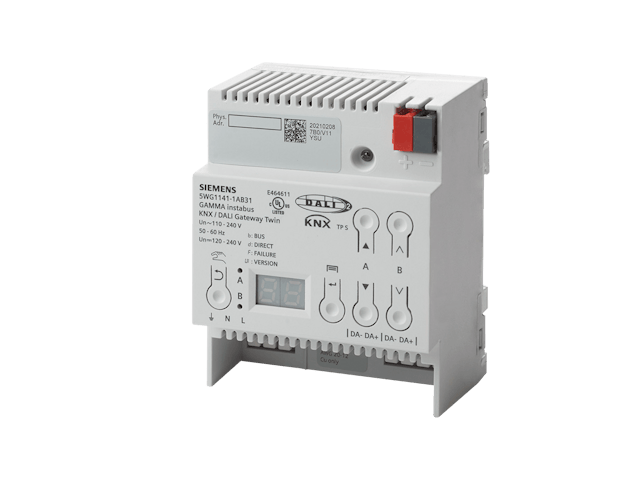

DALI-2 и KNX решают разные, но взаимосвязанные задачи. DALI отвечает за специализированное управление освещением, а KNX объединяет освещение с кнопками, датчиками, климатом, солнцезащитой и общей логикой здания. Связь между системами выполняется через совместимый шлюз или контроллер.
В простом сценарии настенная кнопка KNX передаёт команду шлюзу, а шлюз изменяет яркость группы DALI. В более сложном проекте KNX может учитывать время суток, присутствие людей, состояние охранной системы и положение жалюзи. Например, при высокой солнечной активности система может закрыть солнцезащиту и одновременно скорректировать уровень искусственного света, чтобы сохранить заданную освещённость.
При проектировании необходимо заранее разделить ответственность между KNX и DALI. В одном проекте удобнее хранить сцены на стороне DALI, в другом — формировать их в KNX. Оба подхода возможны, но они требуют ясной документации групповых адресов, приоритетов команд и поведения при потере связи со шлюзом.
Датчики присутствия и дневного света
DALI-2 поддерживает работу с устройствами управления, включая датчики присутствия и освещённости. Это позволяет строить не только ручное, но и адаптивное освещение. При обнаружении людей свет включается в нужной зоне, а при достаточном дневном свете его уровень снижается.
Чтобы такой сценарий работал комфортно, недостаточно просто подключить датчик. Нужно выбрать зоны обнаружения, установить задержки выключения, определить минимальный уровень и настроить гистерезис. Без гистерезиса система может постоянно менять яркость возле порогового значения, что воспринимается как мерцание и раздражает пользователей.
Для офисов и общественных помещений полезно разделять автоматический и ручной режимы. Пользователь должен иметь возможность временно повысить или снизить яркость, а автоматика — корректно вернуться к нормальному сценарию после заданной задержки.
Типовые ошибки при проектировании
- Выбор оборудования только по мощности. Совместимость режима регулирования и типа драйвера важнее одной цифры в ваттах.
- Отсутствие тестовой связки. Разные компоненты могут по-разному реализовывать дополнительные функции, поэтому их проверяют до массового монтажа.
- Непродуманная адресация. Адреса и группы должны быть документированы до сдачи объекта.
- Смешение логики KNX и DALI. Нужно заранее определить, где хранятся сцены, приоритеты и аварийные состояния.
- Нет сценария после восстановления питания. Поведение светильников после сбоя должно быть частью проекта.
- Игнорирование диагностики. Если обратная связь не выведена в систему мониторинга, преимущество цифрового протокола используется не полностью.
- Неправильная настройка датчиков. Порог, задержка и гистерезис должны соответствовать реальному помещению, а не оставаться заводскими значениями.
Как выглядит корректный процесс ввода в эксплуатацию
Сначала проверяют монтаж линии, питание и подключение каждого устройства. Затем выполняют поиск и адресацию, сопоставляют найденные устройства с фактическими светильниками и формируют группы. После этого проверяют индивидуальное включение, регулирование, сцены и обратную связь.
На следующем этапе подключают датчики и KNX-шлюз, задают сценарии и проверяют их в реальных условиях: днём, вечером, при отсутствии людей и после восстановления питания. Итогом должна стать не только работающая система, но и переданная заказчику документация с адресами, группами, сценами и резервными настройками.
Оборудование для DALI-2 в каталоге I Light You
В каталоге I Light You можно подобрать совместимые компоненты для проектов DALI-2. Например, Sunricher SRP-2309N-15CCT100-700 — драйвер DALI DT8 с поддержкой NFC для светодиодных нагрузок. Для другой мощности и диапазона тока доступен Sunricher SRP-2309N-36CCT350-1050.
Перед заказом нужно сопоставить мощность, ток, режим регулирования, тип светодиодной нагрузки и требования проекта. Полный ассортимент и актуальные характеристики доступны в каталоге I Light You.
Вывод
DALI-2 подходит для проектов, в которых от освещения требуется не только включение и выключение, но и управляемость, гибкая настройка и диагностика. Адресация, группы, сцены и обратная связь позволяют адаптировать систему к реальной эксплуатации здания.
В связке с KNX DALI-2 становится частью общей автоматизации: свет реагирует на присутствие, дневное освещение, кнопки, климат и солнцезащиту. Наилучший результат даёт не отдельный протокол сам по себе, а согласованный проект, в котором заранее проверены оборудование, структура адресов, сценарии и порядок обслуживания.
